三、技術參數
3.1 大電流模組：電流級別是150A，電流精度0.1A。
3.2 電壓模組：電壓范圍0.5-5V，可程控輸出0.5-5V，電壓精度5mV。 【鑫達能】鋰電池保護板測試儀 保護板自動測試儀
3.3 短路模組：超級電容，完全模擬pack電池電壓，瞬間對保護板進行短路，精準抓捕短路時間和電流。
四、設備參數
|
測試項目 |
測試范圍 |
精度 |
|
測試串?dāng)?shù) |
1-24串 |
|
|
基準電壓 |
三元鋰電(3.8V)，磷酸鐵鋰(3.0V) |
|
|
過充保護電壓 |
0.5-5V |
±5mV |
|
過放保護電壓 |
0.5-5V |
±5mV |
|
過充恢復電壓(自恢復) |
0.5-5V |
±5mV |
|
過放恢復電壓(自恢復) |
0.5-5V |
±5mV |
|
過充保護電流 |
1-40A |
±0.1A |
|
過放保護電流 |
1-150A |
±0.1A |
|
均衡開啟電壓 |
0.5-5V |
±5mV |
|
均衡實時電流 |
0-1000mA |
±1mA |
|
過流保護延時 |
0-15S |
±1mS |
|
過充保護延時 |
0-20S |
±1mS |
|
過放保護延時 |
0-20S |
±1mS |
|
單節自耗電 |
0-500uA |
±1uA |
|
回路內阻 |
0-500mΩ |
±1mΩ |
|
短路保護（6串以上） |
0-9999us |
±1uS |
|
適用范圍 |
市面所有硬件方案保護板及部分軟件板（特殊測試項目需溝通） |
|

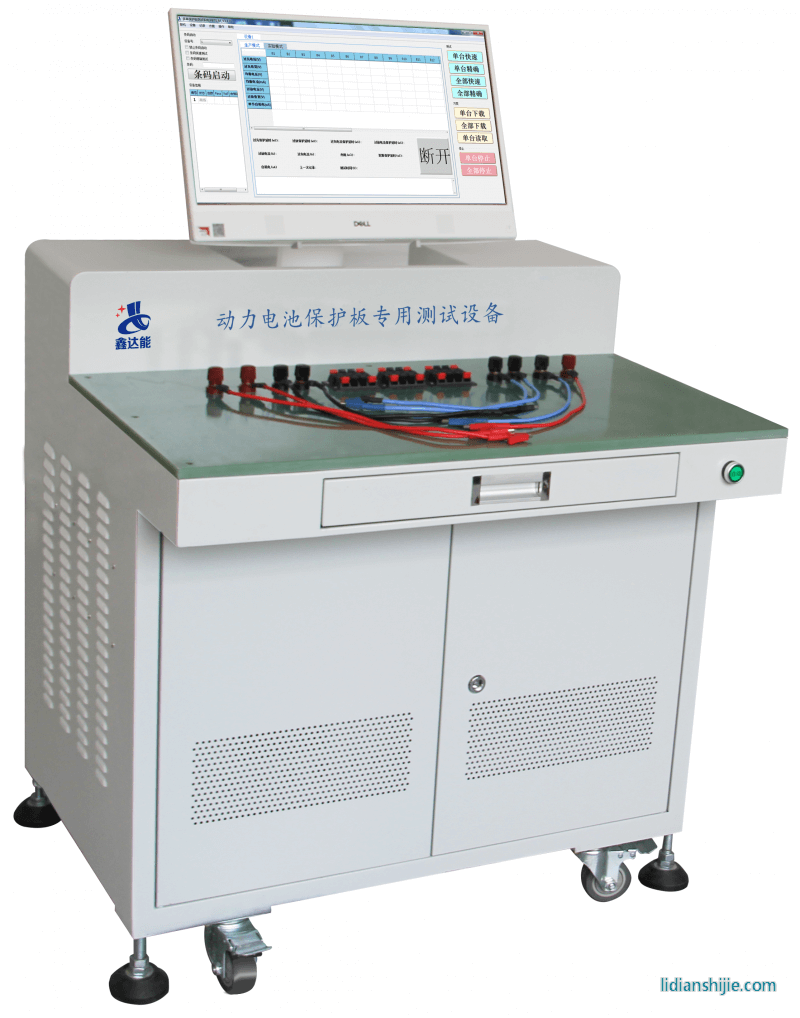

五、產品外觀結構及工作環境要求
5.1設備尺寸：儀器本身體積520×450×220mm，凈重20KG。 【鑫達能】鋰電池保護板測試儀 保護板自動測試儀
