研究人員發(fā)現(xiàn)，采用共沉淀技術可以有效地將金屬陽離子吸附到具有優(yōu)良導電性的碲納米線表面，加入有機配體溶液后，配體與碲納米線表面的金屬離子配位形成MOF晶核，晶核生長成為MOF晶體，最終將碲納米線原位嵌入到MOF中。經(jīng)過熱處理后，可制備出具有等級多孔結構的多金屬氧化物納米復合材料（如圖）。

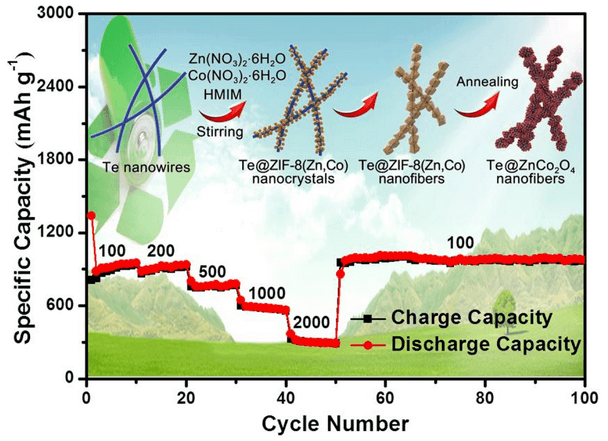

圖：Te@ZnCo2O4制備過程及電化學性能

圖：Te@ZnCo2O4制備過程及電化學性能


    該類納米復合材料在0.01-3.0V電壓范圍，以100mAg-1電流密度充放電100次后，比容量穩(wěn)定在956mAhg-1以上；當充放電流密度為2000mAg-1時，比容量仍高達307mAhg-1，顯示出優(yōu)良的電化學儲能特性。

    相關研究結果發(fā)表在Adv. Funct. Mater., 2017, 27, 1604941-1604947；ACS Energy Lett., 2017, 2, 1564-1570；Chem. Eur. J., 2016, 22, 1467-1474；ACS Nano, 2015, 9, 1592-1599；Nanoscale, 2014, 6, 5509-5515 和J. Mater. Chem. A, 2014, 2, 8048-8053等學術期刊上。該系列研究工作得到國家自然科學基金委的項目資助。

鋰電池 電池材料 負極材料 鋰電池生產(chǎn)設備
點贊 0舉報收藏 0打賞 0評論 0

更多>同類鋰電資訊
推薦圖文
特斯拉采用的18650電池到底安不安全？ 探究中航鋰電內部，科技感爆棚，進來看看
鈦酸鋰材料量產(chǎn)已成規(guī)模 新能源汽車未來的發(fā)展之路
推薦鋰電資訊
點擊排行
鋰電商圈二維碼
網(wǎng)站首頁  |  歷年雜志  |  會員服務  |  廣告服務  |  關于我們  |  使用協(xié)議  |  隱私政策  |  隱私聲明  |  聯(lián)系方式  |  網(wǎng)站地圖  |  排名推廣  |  廣告服務  |  積分換禮  |  網(wǎng)站留言  |  RSS訂閱  |  違規(guī)舉報
